راهنمای محاسبه ظرفیت رک ایستاده

محاسبه ظرفیت رک ایستاده یکی از اصلی ترین مراحل در طراحی و راه اندازی زیرساخت های شبکه است که، مستلزم درک عمیق از ابعاد فیزیکی و نیاز های حرارتی تجهیزات می باشد. بسیاری از مدیران شبکه تنها به اندازه بیرونی رک توجه می کنند اما، نادیده گرفتن پارامتر هایی مانند یونیت های مفید، عرض برای مدیریت کابل ها و عمق مناسب برای سرور های بزرگ می تواند منجر به بروز مشکلات جدی در آینده شود.

یک برنامه ریزی اشتباه در این مرحله باعث می شود که، فضای کافی برای اضافه کردن تجهیزات جدید وجود نداشته باشد یا جریان هوای لازم برای خنک سازی سرور ها مختل گردد. در این مقاله از وب سایت رک ایستاده به بررسی تمام فاکتور های فنی اندازه گیری رک می پردازیم.

فاکتور های مهم در محاسبه ظرفیت رک ایستاده

اولین گام در فرایند طراحی مرکز داده و چیدمان سرور ها، اندازه گیری ظرفیت رک ایستاده است که، نیازمند دقت در سه پارامتر اصلی یعنی ارتفاع، عرض و عمق می باشد. برای انتخاب صحیح تجهیزات شبکه، درک ابعاد و پارامتر های فیزیکی تجهیزات بسیار حیاتی هستند. اندازه گیری این سیستم به روش زیر انجام می گیرد؛

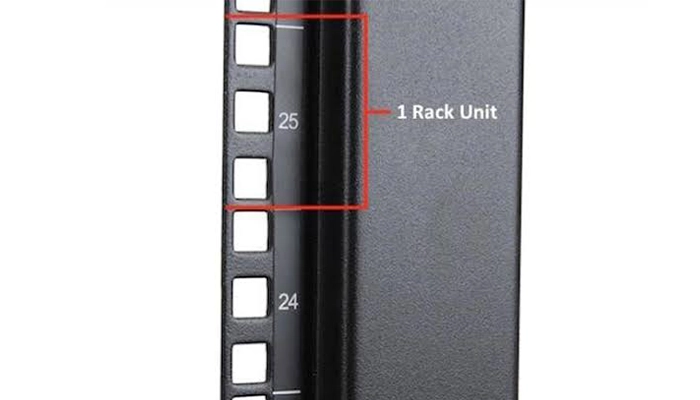

· تعیین ارتفاع با واحد یونیت

واحد اندازه گیری استاندارد برای ارتفاع در تجهیزات شبکه، یونیت یا همان RU است. هر یک از این واحد ها برابر با ۴.۴۴۵ سانتی متر می باشد. بر اساس این استاندارد، رک های نیمه بلند ارتفاعی بین ۱۸ تا ۲۲ یونیت دارند. در مقابل، مدل های ایستاده معمولاً از ۱۲ تا ۴۷ یونیت و مدل های دیواری از ۵ تا ۱۲ یونیت هستند. برای انجام درست محاسبه ظرفیت رک ایستاده ابتدا ارتفاع کل را با متر بسنجید و سپس فضای مفید داخلی را برای نصب سرور ها استخراج کنید.

· تعداد رک ها و قابلیت توسعه

بسیاری از افراد در هنگام محاسبه ظرفیت رک ایستاده تصور می کنند خرید یک رک بسیار بزرگ بهترین راهکار خواهد بود اما، اگر شبکه شما قرار باشد در آینده رشد کند، باید از چندین رک کوچک تر استفاده نمایید. این کار مدیریت و توسعه سیستم را بسیار آسان می سازد. همچنین، شما می توانید رک های ایستاده را به یکدیگر متصل کرده تا یک مجموعه یکپارچه و قدرتمند ایجاد نمایید.

· بررسی عرض و فضای جانبی

عرض استاندارد اکثر رک ها ۶۰ سانتی متر می باشد. در این میان، حدود ۴۵ سانتی متر برای نصب تجهیزات در مرکز اختصاص می یابد و ۱۵ سانتی متر باقی مانده به فضا های جانبی تعلق دارد. هنگام اندازه گیری، حتماً عرض داخلی را مدنظر قرار دهید تا مطمئن شوید کابل ها و تجهیزات با فشار زیاد در جای خود قرار نمی گیرند. دقت در این بخش مانع از آسیب به کابل ها می گردد.

· سنجش عمق و جریان هوا

عمق رک ها بسته به نوع کاربرد متفاوت است. رک های دیواری معمولاً دارای عمق ۴۰ تا ۶۰ سانتی متر هستند اما، برای مدل های ایستاده باید به سراغ ابعاد ۶۰، ۸۰ یا ۱۰۰ سانتی متر بروید. اگر قصد دارید سرور های بزرگ را در رک قرار دهید، مدل های با عمق یک متر بهترین گزینه هستند. نکته کلیدی در تعیین ابعاد رک ایستاده توجه به گردش هوا می باشد. اگر عمق را درست انتخاب نکنید، جریان هوا بین شاسی ها مختل شده و دمای تجهیزات به شدت بالا می رود.

· فضای موجود و دسترسی آسان

فضای در دسترس در اتاق سرور، نقش تعیین کننده ای در انتخاب مدل رک دارد. اگر فضای کافی برای نصب مدل های بزرگ ندارید، رک دیواری گزینه مناسب تری خواهد بود. علاوه بر این، در سنجش ظرفیت رک ایستاده حتما به دسترسی به پشت و جلوی رک برای کابل کشی و نگهداری توجه نمایید. رک های ایستاده معمولا برای باز شدن کامل درب ها و انجام عملیات تعمیراتی، به فضای بیشتری در اطراف خود نیاز دارند.

· کیفیت ساخت و انتخاب برند معتبر

در فرآیند بررسی ظرفیت رک ایستاده انتخاب برند های معتبر برای تضمین استاندارد ها بسیار ضروری هستند. رک های بی کیفیت در طول زمان دچار تغییر شکل شده و به تجهیزات شما آسیب می زنند. استفاده از محصولات باکیفیت که، از نظر ساختاری مستحکم هستند، طول عمر سیستم را تضمین خواهند کرد. تامین کننده هایی که، اصالت کالا را تضمین می کنند، از ریسک های احتمالی در آینده جلوگیری می کنند. با خرید از مجموعه رک ایستاده ساختاری محکم با بالاترین کیفیت را تجربه خواهید کرد.

دسته بندی فاکتور	پارامتر های مورد بررسی	توضیحات و نکات فنی	هدف از بررسی
ابعاد فیزیکی        ارتفاع ()	ارتفاع RU عرض و عمق	ارتفاع بر اساس یونیت، عرض ۶۰ سانت و عمق ۶۰ تا ۱۰۰ سانت	تعیین فضای اشغال شده و جایگذاری تجهیزات
مدیریت کابل و فضا	عرض جانبی و فضای داخلی	اختصاص ۱۵ سانت از عرض ۶۰ سانتی متر به فضای جانبی	تسهیل کابل کشی و جلوگیری از فشار به کابل ها
جریان هوا و تهویه	عمق رک و نوع فن ها	بررسی عمق برای گردش هوا و انتخاب فن (افقی/عمودی/دارای LED)	جلوگیری از گرم شدن تجهیزات و آسیب به سرور ها
ظرفیت بار (وزن)	وزن استاتیک و دینامیک	اطمینان از اینکه وزن تجهیزات از حد تحمل بدنه رک بیشتر نباشد	جلوگیری از تغییر شکل رک و سقوط تجهیزات
توسعه و ساختار	تعداد رک و قابلیت اتصال	استفاده از چندین رک کوچک به جای یک رک بسیار بزرگ	تسهیل مدیریت و امکان توسعه در آینده
کیفیت و استاندارد  برند	(مانند رک ایستاده) و اصالت	انتخاب برند های معتبر با ساختار مستحکم و استاندارد	تضمین طول عمر سیستم و جلوگیری از آسیب فیزیکی

محاسبه ظرفیت فن رک ایستاده

اندازه گیری ظرفیت رک ایستاده برای مدیریت صحیح دمای تجهیزات شبکه، مستلزم بررسی دقیق نوع، شکل و ویژگی های فن های خنک کننده خواهد بود. در طراحی مراکز داده، تنها انتخاب یک فن معمولی کافی نیست و باید تمام پارامتر های محیطی را در نظر گرفت.

1. بررسی شکل و جهت نصب فن ها

هنگام انجام بررسی ظرفیت رک ایستاده اولین نکته ای که، باید به آن توجه نمایید، شکل ظاهری و جهت نصب فن ها است. فن های رک را می توان به دو صورت افقی یا عمودی در جای خود قرار داد. انتخاب یکی از این دو حالت کاملاً به ارتفاع و ابعاد فیزیکی رک شما بستگی دارد. اگر ارتفاع رک کم باشد، نصب عمودی، فضای کافی برای گردش هوا ایجاد نخواهد کرد بنابراین، باید با دقت و بر اساس اندازه رک، مناسب ترین شکل نصب را برگزینید تا از تجمع حرارت در نقاط کور جلوگیری شود.

2. انتخاب نوع فن و قابلیت های جانبی

نوع فن انتخابی نیز نقش مهمی در عملکرد سیستم دارد. اگر محیط داخل رک برای شما تاریک باشد یا نیاز دارید در حین بررسی کابل ها، تجهیزات را بهتر ببینید، باید به سراغ فن های مجهز به چراغ های LED بروید. این مدل ها با ترکیب قابلیت خنک سازی و روشنایی، کارایی محیط را بالا می برند. با توجه به محاسبه ظرفیت رک ایستاده باید توجه داشته باشید که، انتخاب فن های با کیفیت و دارای نور مناسب، نه تنها کار شما را آسان می سازد بلکه، با مدیریت بهتر جریان هوا، از آسیب دیدن سرور ها در اثر گرما جلوگیری خواهد کرد. رعایت این جزئیات باعث می شود که تجهیزات شبکه شما در طولانی مدت با کمترین میزان استهلاک به کار خود ادامه دهند.

سخن پایانی

سنجش ظرفیت رک ایستاده با دقت در جزئیاتی مثل کیفیت ساخت برند و نحوه نصب سیستم های خنک کننده، امنیت و پایداری شبکه شما را در بلندمدت تضمین می کند. انتخاب تجهیزات باید با برنامه های توسعه آتی و فضای فیزیکی اتاق سرور هماهنگ باشد. استفاده از رک های با کیفیت که، قابلیت اتصال به یکدیگر را دارند، مدیریت فضا را بسیار ساده تر خواهد کرد. برای کسب اطلاعات بیشتر با کارشناسان ما در سایت رک ایستاده تماس بگیرید

سوالات متداول

• محاسبه ظرفیت رک ایستاده بر چه اساسی انجام می شود؟

این محاسبه بر اساس ارتفاع (یونیت)، عرض، عمق و توانایی تحمل وزن و جریان هوا انجام می گیرد.

• واحد اندازه گیری ارتفاع در رک چیست؟

واحد استاندارد برای ارتفاع در تجهیزات شبکه، یونیت یا همان RU می باشد.

• چرا نصب فن های افقی یا عمودی مهم است؟

نوع نصب بستگی به ابعاد رک دارد و انتخاب اشتباه آن می تواند باعث تجمع حرارت در نقاط کور شود.

• مزیت استفاده از چند رک کوچک نسبت به یک رک بزرگ چیست؟

استفاده از چند رک کوچک، مدیریت فضا را آسان تر کرده و امکان توسعه شبکه در آینده را راحت تر می کند.
