نحوه آرایش رک ایستاده

آرایش رک ایستاده فرآیند چیدمان اصولی و منظم تجهیزات شبکه داخل رک می باشد و نقشی کلیدی در پایداری و سلامت زیرساخت های شبکه دارد. با یک چیدمان اصولی، نه تنها فضای داخلی را بهینه می کنید بلکه، طول عمر قطعات گران قیمت را نیز افزایش می دهید.

در این مقاله از وب سایت رک ایستاده، به بررسی جزئیات فنی و تجهیزات مورد نیاز برای رسیدن به یک محیط استاندارد و منظم می پردازیم تا در شبکه و رک خود با چالش های کمتری روبرو شوید.

منظور از آرایش رک ایستاده چیست؟

آرایش رک ایستاده در ساده ترین تعریف به چیدمان اصولی و منظم تجهیزات شبکه در داخل این محفظه های فلزی گفته می شود. وقتی صحبت از رک های ایستاده باشد یعنی، با مجموعه ای از سرور ها سوییچ ها و کابل های پرشمار روبرو هستیم که، مدیریت آن ها بدون داشتن یک نقشه و چیدمان درست غیرممکن خواهد بود.

این فرآیند فقط به زیبایی ظاهری محدود نمی گردد بلکه، هدف اصلی آن بهینه سازی فضای داخلی و ایجاد جریان هوای مناسب برای جلوگیری از داغ شدن قطعات حساس است.

با رعایت اصول فنی در چیدمان رک ایستاده شما می توانید امنیت فیزیکی تجهیزات گران قیمت خود را تضمین و در مواقع بروز اختلال خیلی سریع تر عیب یابی را انجام دهید. در یک نصب استاندارد، تمامی کابل ها با برچسب مشخص شده اند و دسترسی به پورت ها کاملاً راحت می باشد تا احتمال خطا های انسانی هنگام تغییرات شبکه به حداقل برسد.

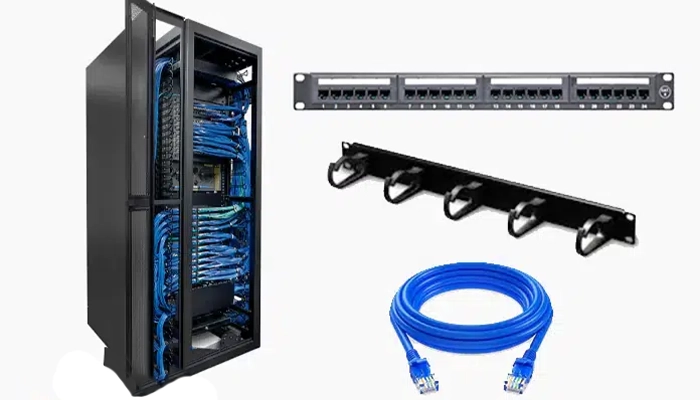

تجهیزات مورد نیاز برای آرایش رک ایستاده

مدیریت تجهیزات رک ایستاده نیازمند برنامه ریزی دقیق و استفاده از قطعات استاندارد است تا، تجهیزات شبکه در بستری امن و منظم قرار بگیرند. برای دستیابی به بهترین نتیجه، تهیه قطعات زیر الزامی خواهد بود؛

· پچ پنل شبکه

این قطعه قلب تپنده مدیریت اتصالات است که، با متمرکز کردن کابل ها، حجم سیم کشی های آشفته را به شدت کاهش می دهد.

· نگهدارنده های کابل

برای هدایت اصولی سیم ها از این قطعات افقی و عمودی استفاده می شود تا، از کشیدگی و شکستگی کابل ها جلوگیری شود. اجرای دقیق آرایش رک ایستاده بدون این ابزار ها عملا غیرممکن خواهد بود.

· کیس رکمونت

برای جایگذاری سرور های اختصاصی در داخل رک کاربرد دارند و در ابعاد مختلف تولید می گردند.

· پنل نمایشگر

به مدیران شبکه این امکان را می دهد که، بدون نیاز به مانیتور جداگانه، وضعیت سلامت و عملکرد سرور را لحظه به لحظه مشاهده کنند.

· پاور ماژول

این قطعه وظیفه توزیع برق میان سوییچ ها و سرور ها را بر عهده دارد و امنیت الکتریکی دستگاه ها را تامین می کند.

· فن رک

گردش هوا را در فضای بسته رک بهبود می بخشند و از داغ شدن بیش از حد قطعات حساس جلوگیری می کنند.

· بلانک پنل

فضا های خالی بین تجهیزات را پر کرده و ضمن ممانعت از دسترسی غیرمجاز، ظاهر کار را مرتب نشان می دهد.

· بست و لیبل

با علامت گذاری و دسته بندی سیم ها، می توان هر کابل را در کمترین زمان پیدا کرد. اگر به دنبال خروجی حرفه ای در سازماندهی رک ایستاده هستید، استفاده از لیبل های رنگی را فراموش نکنید.

· سینی رک

طبقات فلزی که، برای قرارگیری مودم ها، سوییچ ها یا سایر تجهیزات غیررکمونتی استفاده می شوند.

· لایت پنل

با تامین نور مناسب در فضا های تاریک، دسترسی تکنسین به قطعات را بسیار ساده خواهد کرد.

نوع تجهیزات	کاربرد اصلی در آرایش رک
پچ پنل شبکه	متمرکز کردن کابل ها و کاهش حجم سیم کشی های آشفته
نگهدارنده های کابل	هدایت اصولی سیم ها و جلوگیری از کشیدگی یا شکستگی کابل ها
کیس رکمونت	جایگذاری استاندارد و امن سرور های اختصاصی در داخل رک
پنل نمایشگر	امکان مشاهده وضعیت سلامت و عملکرد سرور ها بدون مانیتور خارجی
پاور ماژول	توزیع برق میان سوییچ ها و سرور ها و تامین امنیت الکتریکی
فن رک	بهبود گردش هوا و جلوگیری از داغ شدن بیش از حد تجهیزات
بلانک پنل	پوشاندن فضا های خالی و جلوگیری از دسترسی غیرمجاز
بست و لیبل	علامت گذاری و دسته بندی سیم ها جهت شناسایی سریع
سینی رک	قرار دادن تجهیزات غیررکمونتی مانند مودم ها و سوییچ ها
لایت پنل	تامین نور مناسب برای تسهیل دسترسی تکنسین به قطعات

نکات مهم در آرایش رک ایستاده

چیدمان رک ایستاده فرایندی حساس و دقیق است که، موفقیت زیرساخت شبکه شما به آن بستگی دارد. رعایت نکات فنی هنگام نصب تجهیزات، علاوه بر جلوگیری از خسارات مالی، طول عمر سخت افزار ها را افزایش می دهد. برای دستیابی به یک آرایش حرفه ای، توجه به موارد زیر ضروری خواهد بود؛

·  انتخاب رک متناسب

قبل از هر اقدامی رک را بر اساس حجم تجهیزات فعلی و پیش بینی توسعه در آینده انتخاب نمایید. فضایی که در نظر می گیرید باید برای تهویه و دسترسی آسان کافی باشد.

· طرح ریزی اولیه

پیش از شروع، نقشه شبکه را ترسیم کنید تا هر قطعه در جایگاه دقیق خود قرار بگیرد. اجرای استاندارد آرایش رک ایستاده در این مرحله، از بروز آشفتگی در کابل کشی های آتی جلوگیری کرده و نظم کلی سیستم را حفظ می نماید.

· برچسب گذاری

لیبل زدن تمامی کابل ها اهمیت ویژه ای دارد. در آرایش رک ایستاده علامت گذاری روی اتصالات باعث شناسایی ساده تر مسیر هر کابل برای روتر یا سوییچ می گردد و زمان عیب یابی به حداقل می رسد.

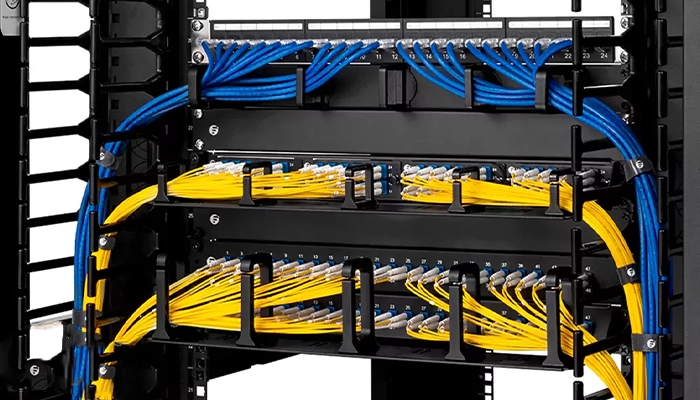

· مدیریت کابل و خنک سازی

استفاده از پچ پنل برای توزیع منظم سیم ها و کاهش فشار روی پورت های سوییچ را فراموش نکنید. همچنین، جریان هوا را جدی بگیرید؛ تجمع گرما دشمن اصلی سرور هاست و باعث خرابی های رود هنگام می شود.

· امنیت و آسایش محیطی

امنیت فیزیکی را با قرار دادن رک در مکانی ایمن تامین سازید. از آنجایی که، تجهیزات سروری صدای زیادی تولید می کنند، محلی را برگزینید که آرامش فضای کار را برهم نزند.

انتخاب محل مناسب برای آرایش بهتر رک ایستاده

انتخاب محل صحیح برای سازماندهی رک ایستاده و نصب قطعات، تاثیر مستقیمی بر سلامت و پایداری شبکه شما دارد. برای رسیدن به بهترین نتیجه رعایت موارد زیر الزامی ست؛

 رعایت اصول ایمنی و دسترسی

باید تجهیزات را در مکانی نصب کنید که، امنیت دستگاه به خطر نیفتد. بهتر است، قطعات پرکاربرد در ارتفاع میانی قرار بگیرند تا دسترسی به آن ها راحت باشد.

 مدیریت وزن و توزیع بار

برای حفظ پایداری، تجهیزات سنگین را در بخش های زیرین قرار دهید تا ریسک سقوط یا واژگونی رک به حداقل برسد.

 کنترل دما و تهویه

در جهت بهبود گردش هوا، قطعاتی که، گرمای زیادی تولید خواهند کرد را در قسمت های بالاتر و در نزدیکی فن ها نصب نمایید.

 چیدمان منظم تجهیزات

استفاده از سینی رک و بلانک پنل برای نظم بخشی به فضا ضروری خواهد بود. همچنین، چیدن سوئیچ ها و پچ پنل ها به صورت یکی در میان، از بهترین روش ها در آرایش رک ایستاده می باشد.

 مستندسازی و برنامه‌ریزی

پیش از شروع، یک طرح از رک تهیه و اطلاعات مربوط به تاریخ نصب و سرویس های دور ای را در آن ثبت نمایید تا مدیریت شبکه ساده گردد.

سخن پایانی

فرایند آرایش رک ایستاده باید از همان لحظات نخست نصب تجهیزات جدی گرفته شود. بی توجهی به نظم و اصول مهندسی در چیدمان رک، در بلندمدت هزینه های تعمیر و نگهداری سنگینی روی دست شما می گذارد. هر چقدر زمان بیشتری را صرف کابل کشی منظم و برچسب گذاری دقیق کنید، در هنگام بروز ایراد های فنی سرعت عمل شما چند برابر خواهد شد. برای دریافت مشاوره در چیدمان رک خود با کارشناسان ما در سایت رک ایستاده تماس بگیرید.

سوالات متداول

• آرایش رک ایستاده چیست؟

به فرآیند چیدمان اصولی و منظم تجهیزات شبکه داخل رک گفته می شود که، هدف آن بهینه سازی فضا و جریان هوای داخل محفظه می باشد.

• چرا استفاده از پچ پنل ضروری است؟

این قطعه با متمرکز کردن کابل ها، حجم سیم کشی های آشفته را کاهش و عیب یابی سیستم را برای تکنسین ها بسیار سریع تر می کند.

• نقش اصلی فن ها در رک چیست؟

فن ها با بهبود گردش هوا در فضای بسته رک، مانع از تجمع گرما شده و از داغ شدن بیش از حد قطعات حساس و خرابی آن ها جلوگیری می کنند.
